Доочистка питьевой воды, воды для технических нужд и воды,
используемой в оборотных системах (бассейнах), в системах опреснения
|
Модификации аппарата |
Характеристики |
|
УФБОВ-01(05)
«АКВАБАКТ»
|
Аппараты предназначены для очистки, ультрафиолетового обеззараживания и дезактивации питьевой и специально приготовленной воды, в том числе для технологических целей в пищевой промышленности, а также в системах оборотного водоснабжения (бассейнах). Аппараты также выпускаются специально для обеззараживания жидких пищевых продуктов. Аппараты производительностью от 1 до 10 м3/час воды и выше под заказ. |
|
«АКВАБАКТ» 01 |
Производительность 1 м3/час воды. Питание 220 В, мощность 50 ВА, максимальное давление 15 атм., размеры 60х660. |
|
«АКВАБАКТ» 05 |
Производительность 5 м3/ч. воды. Питание 220 В, мощность 120 ВА, максимальное давление 15 атм., размеры 80х660. |
|

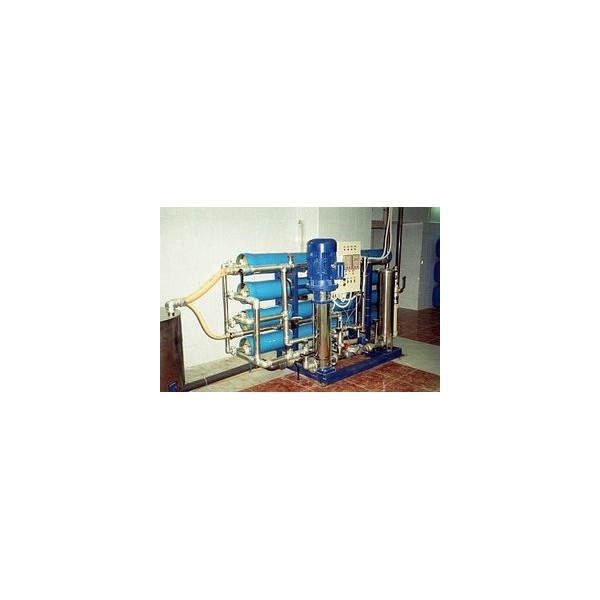

«АКВАПУР» |
Очистка и обеззараживание воды под любые требования чистоты и объема. |
1. НАЗНАЧЕНИЕ УСТАНОВКИ
Установка предназначена для получения высококачественной очищенной воды, а также для удаления соединений фтора и марганца и других соединений и элементов согласно требованиям СанПин 2.1.4.1074-01 «Питьевая вода», также в системах опреснения морской воды.
Состав исходной воды – уточняется Заказчиком в соответствии с требованиями СанПин 2.1.4.1074-01 «Питьевая вода».
Производительность установок по очищенной воде составляет от 3 до 10,0 и 20,0 м3/час.
2. ОПИСАНИЕ РАБОТЫ УСТАНОВКИ
Предлагаемая технология, основанная на смешивании потоков, позволяет получить высококачественную питьевую воду и при этом существенно снизить стоимость установки, за счёт меньшей производительности мембранного модуля, устанавливаемого на часть потока воды.
Предлагаемая установка водоочистки включает основные узлы:
- узел тонкой очистки на мешочном фильтре Ф с задерживающей способностью до 20 мкм Ф;
- узел глубокой очистки на обратноосмотических мембранах ММ;
- узел механической очистки Ф на основе мешочных фильтров для предварительного удаления мехчнических частиц размером до 10 мкм
- узел мембранной очистки ММ, позволяющий провести полную очистку от механических примесей, органики, бактерий, вирусов и микробов, соединений марганца и фтора, снизить солесодержание до 30-50 мг/л. На мембранном модуле проходи очистку и обессоливание только часть потока воды.
В процессе очистке на мембранном модуле под действием давления происходит разделение потока на две части: фильтрат – поток воды, глубоко обессоленный; концентрат – поток воды, обогащенный солями и другими примесями, который направляется на слив в канализацию.
Фильтрат подаётся на блок ультрафиолетового обеззараживания с целью глубокого обеззараживания и предотвращения вторичного биопоражения, смешивается с потоком исходной воды и собирается в накопительную ёмкость Е2 и подаётся потребителю станцией водоснабжения Н2.
Мембранный модуль подвергается периодической химической мойке (растворы триполифосфата натрия и лимонной кислоты), дезинфекции (раствор перекиси водорода) и в случае длительной остановки – консервации (емкость Е1). Мешочные фильтры подлежат механической очистке (стирке) по мере загрязнения и замене 1 раз в год.
Все материалы и комплектующие изделия, используемые при изготовлении установки, имеют допуск к контакту с питьевой водой (нержавеющая сталь, полимеры). Химические реагенты имеют соответствующие сертификаты и так же допущены к использованию в установках.
3. АВТОМАТИЗАЦИЯ УСТАНОВКИ
Управление технологическим процессом очистки осуществляется программируемым логическим модулем SIEMENS с выводом основных технологических параметров на блок визуального контроля БВК.
Ёмкость Е2 оснащается датчиками уровня воды, что позволяет исключить перелив воды.
Насосное оборудование оснащено датчиками сухого хода, что позволяет исключить пуск насосов при отсутствии воды в линии всасывания.
Управление станцией водоподготовки осуществляется с пульта управления, оснащенным микропроцессорным блоком визуального контроля с выводом на него основных параметров процесса.
4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ХАРАКТЕРИСТИКИ «АКВАПУР»
Производительность установки
-по исходной воде, не более
-по очищенной воде, не менее |
м3/час
м3/час |
1,5
1,0 |
3,0
2,0 |
4,5
3,0 |
|
Степень использования воды |
% |
70,0 |
70,0 |
70,0 |
|
Потребляемая мощность |
КВт,
не более |
2,2 |
3,8 |
4,5 |
|
Габаритные размеры установки |
м |
1,5
х1,0
х1,6 |
1,7
х1,2
х1,6 |
1,7
х1,5
х1,6 |
|
Рабочее давление, не более |
МПа |
1,4 |
1,4 |
1,4 |
|
Гарантийный срок службы мембранных элементов |
лет |
1 год |
1 год |
1 год |
|
Срок службы мембранных элементов |
лет |
до
3 лет |
до
3 лет |
до
3 лет |
